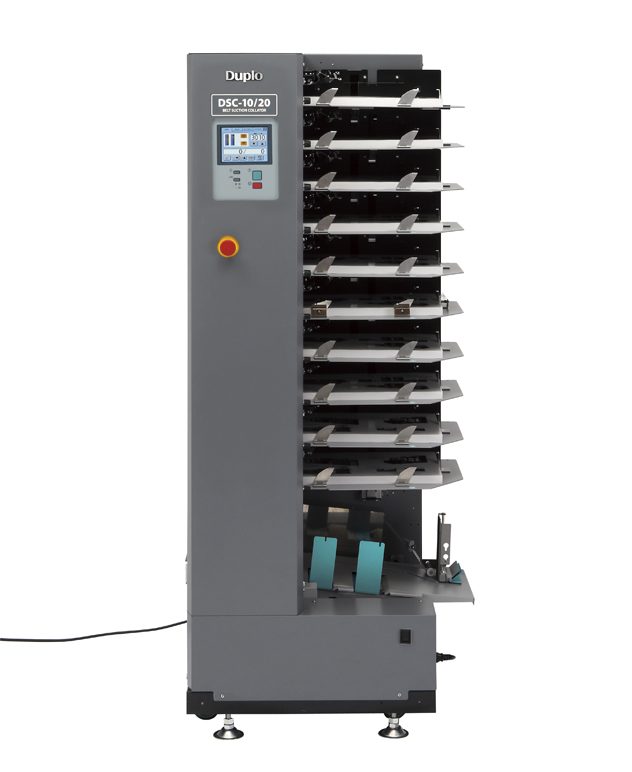

ベルト・エアサクション・コレーター
DSC-10/20
高性能ベルト・エアサクション給紙機構を搭載した低価格丁合機。最大7,200セット/時の高速丁合実現。
| 丁合段数 | 連結台数 | 処理速度 |
|---|---|---|
| 10段 / タワー | 2台 | 7,200セット/時 |
最大7,200セット/時の処理能力
A4用紙サイズ通紙時の最大処理能力は、7,200セット/時(OCR-ST接続時）。丁合い作業の効率を高めるブロック丁合い、ウェイティングモードなど、丁合機としての基本機能に加え、低価格モデルながら高度な重送検知を装備しています。
用紙にやさしいベルト・エアサクション給紙
上位機種と同様のベルト・エアサクション給紙を搭載。ファンモーターによるサバキエアーで、給紙台上の用紙を分離し、吸着エアーが分離した用紙1枚だけをベルトに吸い付けて給紙します。また、様々な用紙種類に合わせてエアー風量や用紙の高さ、用紙の吸い込み量も細かく調整できます。
| 操作パネルは、視認性と操作性を考慮したカラー液晶タッチパネルを採用し、オペレーターを選ばない簡単操作としました。また操作手順も簡単になるよう、わかりやすいメニューを設計しました。 |  |
| オプション品スタッカーユニット使用により、機器単体での丁合作業及び区分け作業（棒積み、区分け積み）が可能となります。また、オプション品横搬送ブリッジを使用することにより2連結まで使用 することが可能です。 |  |
ベルト・エアサクション・コレーターDSC-10/20 +中綴じ折り製本機 DBM-350+冊子用小口断裁機 DBM-350T
| 名称 | ベルト・エアサクション・コレーター DSC-10/20 |
|---|---|
| 型式 | 床置型 |
| 丁合段数 | 10段 / タワー |
| 連結台数 | 2台 |
| 給紙方式 | ファンモータによるベルト・エアサクション方式 |
| 用紙積載量 | 35mm（上質紙64g/m² 400枚相当） |
| 用紙サイズ | 幅方向：140mm～320mm 長さ方向：210mm～450mm |
| 紙質 | 上質紙：52.3～157g/m² アート紙・コート紙：79.1～157g/m² |
| 用紙の形態 | シート物 |
| 処理速度 | DCR-ST接続時 最大：7,200セット/時（A4、上質紙81.4g/m²、棒積み） DSC-10/20 STACKER使用時 棒積み最大：6,000セット/時（A4横、上質81.4g/m²） 区分け最大：4,000セット/時（A4横、上質81.4g/m²） |
| 給紙ミス検知機能 | 重送検知、空送り検知、紙詰まり検知 |
| その他の検知機能 | 給紙棚用紙有無検知、各モーター動作異常、搬送ブリッジ紙詰まり検知、スタッカ紙詰まり、スタッカ満載検知 |
| 付加機能 | テスト給紙機能、カバー連段機能、ブロック丁合機能、合紙挿入機能、用紙左右排出方向選択、強制排紙機能、ウェイティングモード、低速搬送モード（オプションDSC-10/20 STACKER使用時のみ）、手差し機能（LUL-HM使用時、10枚以内）、リジェクト機能（LUL-HM使用時） |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 900W 10A |
| 大きさ | DSC-10/20＋LUL-HM 1,345（W）× 780（D）× 1,708（H）mm DSC-10/20＋DSC-10/20 STACKER 770（W）× 780（D）× 1,708（H）mm DSC-10/20×2＋DSC-10/20 BRIDGE＋LUL-HM 2,185（W）× 780（D）× 1,708（H）mm DSC-10/20×2＋DSC-10/20 BRIDGE+DCS-10/20 STACKER 1,610（W）× 780（D）× 1,708（H）mm |
| 質量 | 本体：227.5kg DSC-10/20 STACKER（オプション）：14kg DSC-10/20 BRIDGE（オプション）：18.5kg |
製品の仕様・外観は改良のため予告無く変更する場合があります。
